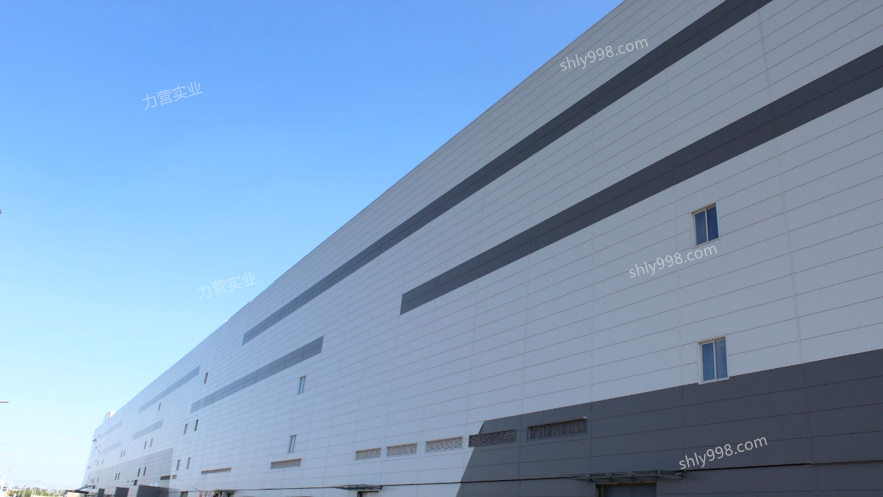

彩鋼板由于其自身的良好外觀以其各方面優秀的產品性能，吸引了越來越多的建筑師與業主，建筑在初期階段，廣為熟知的，僅僅是扮演著遮風擋雨的性能，再后來可以承建福利設施，在如今，越來越多的建筑扮演者立體美學、地區標志物等等。
彩鋼板的廣泛應用，使得建筑設計者和業主們產生了濃厚的興趣，墻面、屋面屋頂再也不是僅僅滿足遮風擋雨的基礎功能，而需要具有設計性、有代表特征。由于彩鋼板輕便、高強度、保溫隔熱、美觀耐用等特征，與建筑采用各式各樣的接縫、連接、肋板和緊固設施以及表面處理，基本上可以達到任何所需要的設計效果。
高級建筑安裝快捷，彩涂板色彩多樣，與石料、混凝土、木材和其他建材相結合使用的選擇度大，設計上，彩涂板無論是質地和樣式上都能與混凝土、木材、玻璃等很多建筑材料匹配和協調使用。可以達到使用其他建筑材料無法達到的特殊效果。
涂板強度高，重量輕，，重量輕意味著負荷低，給瘦長建筑元素的選擇以更多的自由空間。對于采用金屬材料并涂漆的建筑項目，彩涂板有利于配合或增添所需要的色彩。
接下來，上海力營實業有限公司的涂鍍部caitu小編再來解析一下，彩鋼板在加工使用的過程中，有哪些注意點：
接上一篇文章，所以本文直接跳到第七點，如果想了解更多，記得翻閱我們的上一篇文章：
彩涂產品如何更科學的加工使用？應該注意什么？（上篇）鏈接：http://www.wxtzwl.com/news-info.php?classID=1&id=43
7，回填和地基
建筑施工過程中的必經之項：
彩涂產品在回填時，應盡量避免在彩涂、鍍鋁鋅板側回填土壤，這樣會使得彩涂產品有濕氣及其他物質的侵入，易造成不必要的損失，必須回填時，鋼板表面和回填土壤之間用隔離膜分開。不與土壤直接基礎，更好的狀態是，在混凝土地基上安裝鍍鋁鋅或者彩涂鋼板時，需加上一層固定墊板，并且防止鍍鋁鋅、或者彩涂鋼板的側邊和墊板有著直接的接觸。固定墊板也應保持一定的傾斜角度，避免積水和避免向排水引至鍍鋁鋅或彩涂鋼板的切邊處。
8，絕緣
彩涂板屋頂下面和墻面通常采用玻璃纖維氈進行絕緣，如果鋼板和纖維氈直接接觸，很容易就會吸潮，發生膜下腐蝕，尤其是靠近固定墊板鋼板端部和屋檐下面彩涂板部分，容易發生膜下腐蝕。所以，在絕緣氈應安裝時，固定墊板上面需要保持干燥，以免發生毛細現象產生膜下腐蝕。反之同樣的道理，如果屋頂和上部墻面的絕緣氈安裝不當，在冷凝和風雨的作用下，也會引起鋼板背面的腐蝕。
安裝過程應避免使絕緣氈連續受潮，正確的屋頂板絕緣氈安裝方法：應密封好所有的密封膜縫，修復好密封膜上所有的孔洞等缺陷避免滲水，因為屋頂板背面水蒸氣結露和絕緣膜吸潮將引起膜下腐蝕。
9，緊固件－密封劑－切邊
緊固件：由于采用彩涂板制作的屋頂板和墻面板壽命比較長，所以，緊固件的選擇也需要稍作謹慎：壽命應與彩涂板及附件盡量保持一致。緊固件選用時，重要考慮的是與建筑物的長遠性能相一致。
較建筑投資金額相比較，緊固件畢竟比例較低，但是，選用質量差的輔助材料并不能帶來收益，也不能從中獲益，彩涂板緊固件的選擇范圍較廣，用戶在使用的時候還需要選擇品牌可靠的產品。除此之外，還有各種金屬材料制成的自攻、自鉆類型以及無碳聚合物墊圈材料等緊固件以滿足鋼板緊固要求。緊固件材料包括碳鋼、300系列和400系列不銹鋼和鋁。 特殊螺帽的碳鋼緊固件如鑄造鋅鋁合金、尼龍和300系列不銹鋼等。
緊固件制造商還可根據屋頂板和墻面板顏色對緊固件涂漆 （注：還有經過電鍍或機械鍍鋅或鎘的碳鋼緊固件，但鍍層太薄（≤0.5mil），建議不要使用在彩涂板上）。用戶應遵從鋼板和緊固件生產廠商的建議應用緊固件產品。在安裝過程中，緊固件應適度擰緊、避免擰緊過度和傾斜。緊固位置不當和螺絲松動將產生漏水，緊固件處漏水使絕緣膜潮濕使鋼板產生膜下腐蝕。過度擰緊使部分板面變形，造成積水，加速腐蝕。 配備具有深度探測探頭和合適RPM速度的緊固工具將有助于防止上述問題，避免使用沖擊型緊固工具。
10，密封劑：
一般采用雙圓或三園型密封劑對屋頂板交接部分和邊飾等輔助材料的粘結。密封劑還用于夾芯板和輔助密封。密封劑應全部涂覆在交接部分內，涂覆在鋼板表面上的密封劑將因紫外線（UV）照射而變質。屋頂板生產商將提供密封劑在鋼板交疊處、輔材和夾芯板涂覆的詳細設計。可以使用丁基合成橡膠、聚亞安脂，丙烯酸和硅膠作密封劑。推薦使用中性硅樹脂。 酸性硅樹脂與鋼板反應產生一種帶醋味的腐蝕性副產物。推薦使用聚氨酯橡膠(aliphatic urethanes)。丁基合成橡膠適用于無外部暴露部位，如接頭內。推薦使用固含量大于80％的丙烯酸較好。密封劑生產廠商能針對不同柔性、彈性、抗紫外線及耐候性密封劑產品進行詳細說明。
11，切邊：
剪切的邊部會使得基板、鍍層和涂層均暴露在環境中，這樣容易會形成電化學反應區并開始腐蝕。切邊腐蝕發生的程度與鋼板的厚度，涂料系統、環境和暴露角度即垂直（墻面板）和傾斜（屋頂板）成都均有關系。
滴水檐邊：
受雨水和結露留存的影響，滴水檐邊切口腐蝕最為嚴重，切口腐蝕最初的征兆為切邊下表面出現肉眼可見的微小氣泡，隨時間的推移，氣泡蔓延至整個切邊。對于部分金屬鍍層產品，氣泡以固定的速率擴展直至切邊附近板面產生“紅銹”，
但是為什么彩涂和鍍鋁鋅產品的氣泡擴展速率隨時間增加而逐漸下降，鍍鋁鋅鋼卷的耐腐蝕性主要是因為鋁，鋁的保護功能。當鋅受到磨損時，鋁便形成一層致密的氧化鋁，阻止耐腐蝕性物質進一步的腐蝕內部。這時候，廣大的用戶是否又會變得糊涂了？彩涂產品耐蝕性能優于普通鍍層產品的詳細可以@上海力營實業有限公司的caitu小編或者撥打電話直接聯系吧，我們來悉心解釋給您聽。
側邊：

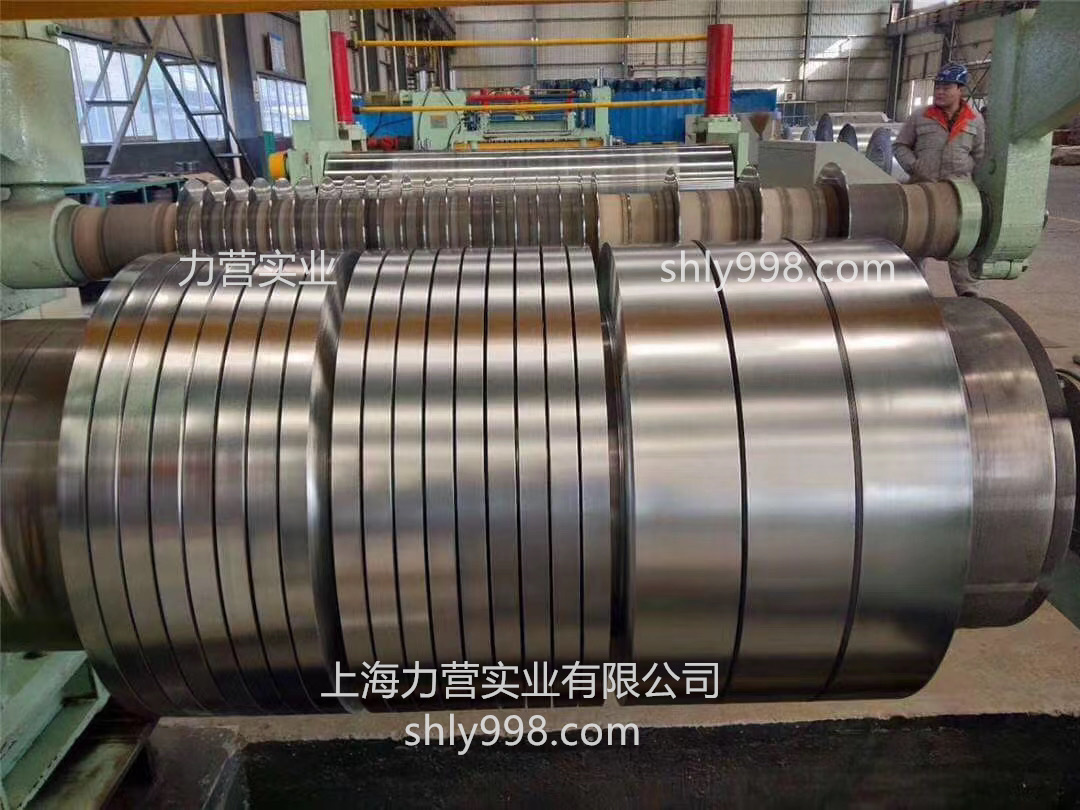

在建筑室外裸露的環境中，對彩涂板建議不要進行分條或長的切邊，因為切邊部分完全暴露在環境中，建筑板生產商應定尺訂制輥壓加工所需彩板以避免切邊暴露。全寬的彩涂板的邊部受鍍鋁鋅鍍層和涂層的環繞保護。如果您需要分條或者有具體的尺寸規格，也請@上海力營實業有限公司的caitu小編吧~。
屋頂板疊板和墻面板邊：
因為無雨水和結露留存，本部分的腐蝕較滴水邊弱，應盡可能使用全長板以減少端部切邊暴露。
定尺切邊：
在門窗處也需要切邊，戶外進行切割規定在墻面四周使用清潔的、無毛刺邊的墻面板，采用裝飾板保護切邊，裝飾板的切邊也盡量進行彎折和摺邊處理使切邊處隱藏在視線之外。
其他設計事項
建筑師對建筑有著更長遠的看法，在實施的過程中，一定要做好詳細的安裝規格說明書，做到有章可循，有跡可查。
編輯：上海力營實業有限公司涂鍍部caitu小編。如需轉載請獲取許可。TEl：138-1678-8092
